שאלה 245

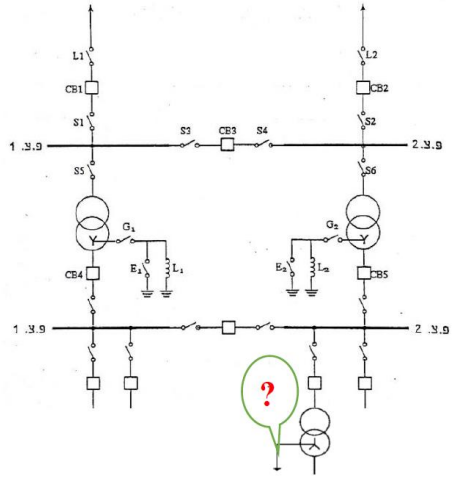

בתרשים להלן מופיעה סכמה חד-קווית של תחמ"ש (תחנת משנה) ,בה קיימים שנאים המקבלים אספקה במתח עליון ))161kV ומזינים קווי חלוקה במתח גבוה (.)22kV לקווים היוצאים מהתחמ"ש מחוברים שנאי חלוקה ממתח גבוה למתח נמוך (.)22kV / 400V מהן הדרישות בעניין ערך העכבה בין נקודת הכוכב של שנאי החלוקה (המחוברים לקווי החלוקה )22kVלבין המסה הכללית של אדמה?
- העכבה השקולה בין נקודת הכוכב של שנאי חלוקה לבין המסה הכללית של האדמה תהיה נמוכה דיה כך שבמקרה של קצר בין המתח הגבוה לבין המתח הנמוך בשנאי החלוקה ,יזרום לאדמה זרם בעוצמה שתגרום להפעלת מפסק אוטומטי או נתיך ,המגינים על השנאי בצד המתח הגבוה.
- העכבה השקולה בין נקודת הכוכב של השנאי לבין המסה הכללית של האדמה לא תעלה על 5אוהם.
- ההתנגדות השקולה בין נקודת הכוכב של מקור הזינה לבין המסה הכללית של האדמה לא תעלה על 20אוהם בתנאי שהשנאי לא מזין אף מתקן המוגן בשיטת ,TTאו 5אוהם אם לפחות אחד מהמתקנים ,המוזנים מהשנאי ,מוגן בשיטת .TT
- תשובות 2 ,1הן הנכונות.
