שאלה 475
הארקות ואמצעי הגנה בפני חישמול במתח עד 1000 וולט העמסה והגנה של מוליכים מבודדים וכבלים במתח נמוך ידע מקצועי לשינון

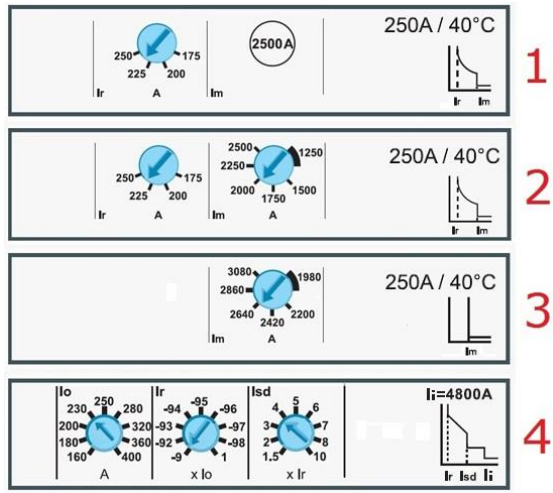

בלוח ראשי הותקן מפסק אוטומטי הניתן לכוונון (כמופיע באיור) המגן על מעגל המזין לוח משנה.
זרם העומס המרבי הצפוי בלוח משנה הוא 3X200A.
בלוח המשנה נמדדה לולאת תקלה 0.123Ω וזרם הקצר הצפוי הוא 1850[A].
איזו מבין האפשרויות הבאות יכול להוות הגנה המתאימה למעגל זה?
- תמונה מספר 1.
- תמונה מספר 2.
- תמונה מספר 3.
- תמונה מספר 4.
