שאלה 480
נתון שנאי מבדל חד-מופעי המשמש כמקור אספקה למעגלים מסוג זינה צפה באתר מקבוצה 2.
• הספק השנאי הוא 2.5 קו״א.
• הזרם הנקוב של השנאי הוא 10 אמפר.
• המעגל מוגן על ידי מבטח בעל אופיין C32.
• זרם הפעלה (זרם התנעה-Inrush current) הצפוי הוא 100 אמפר.

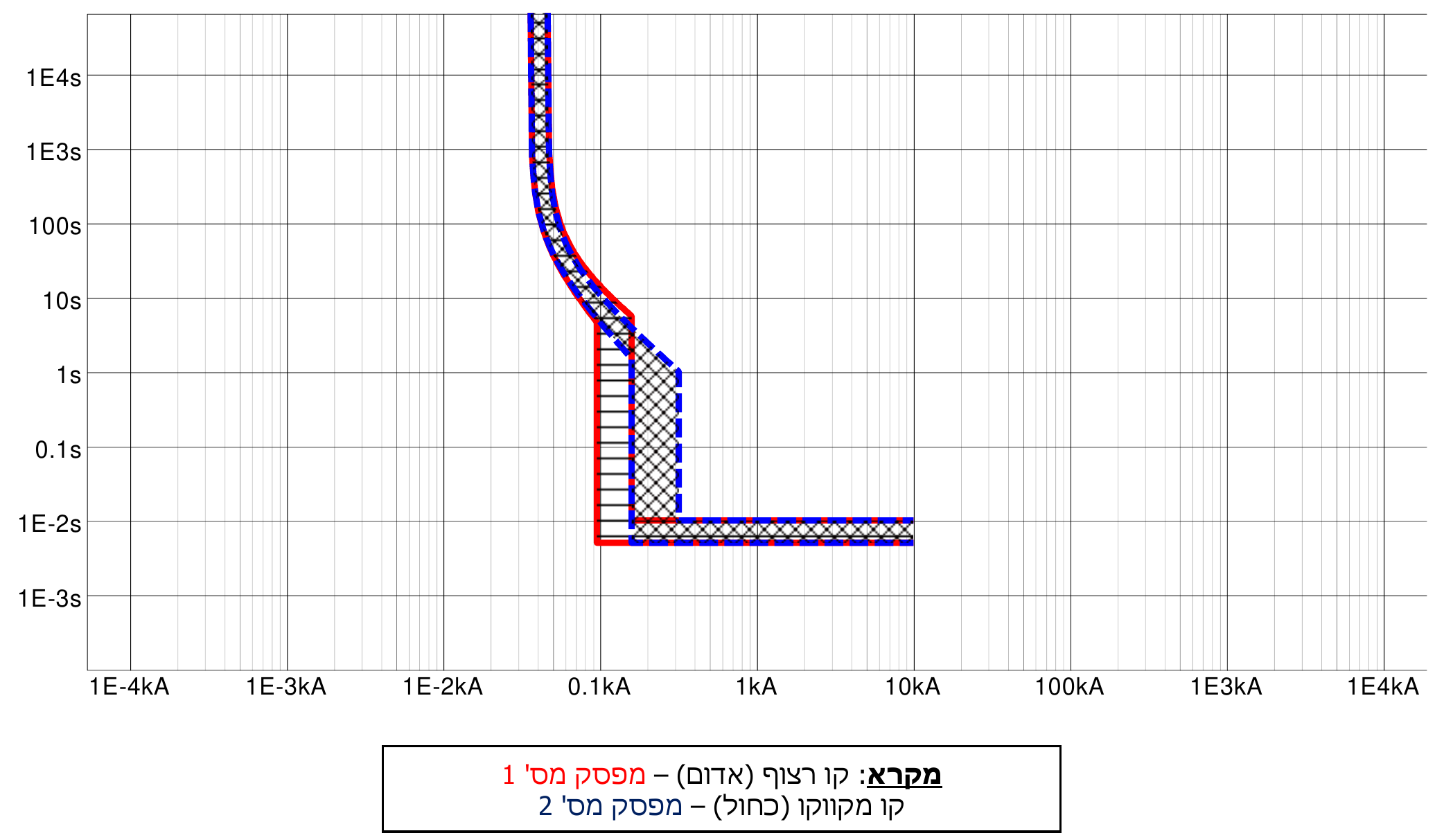

איזה מהמפסקים, שאופייני „זרם-זמן” שלהם מתוארים באיור, מבטיח עבודה סדירה של השנאי?
- המפסק המתואר בקו רצוף שבצבע אדום.
- במקרה זה אסור להשתמש במפסקים כלל-אלא בנתיכים בלבד.
- שני המפסקים לא מתאימים-יש לבחור במפסק בעל אופיין „זרם זמן” אחר.
- המפסק המתואר בגרף המקווקו שבצבע כחול.
