שאלה 516

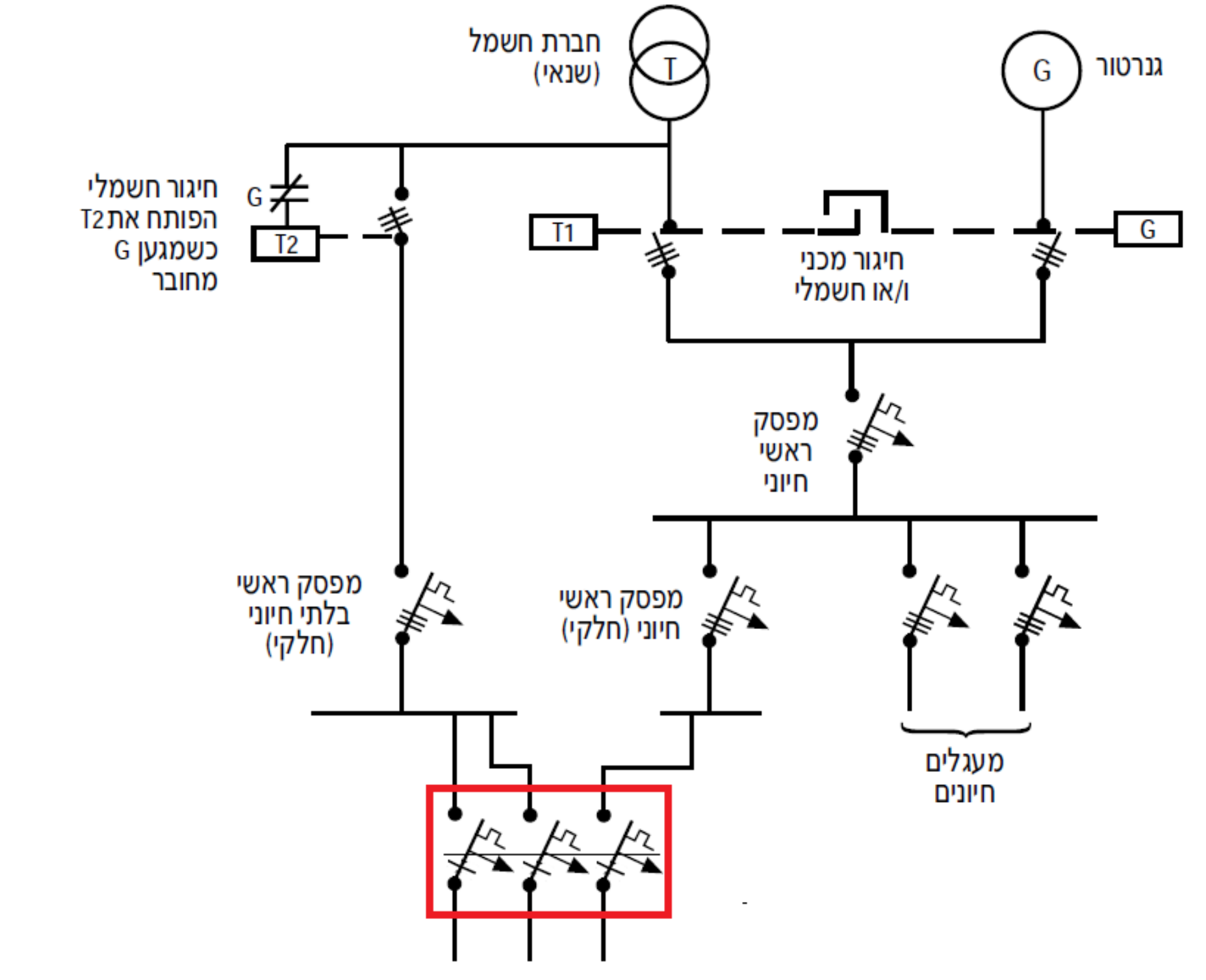

להלן תרשים חד קווי של לוח חשמל ,הכולל אספקה משני מקורות :חברת חשמל +גנרטור. איזו מן האפשרויות היא הנכונה בהתייחס למעגל התלת מופעי ,המסומן בצבע אדום?

מותר לחבר את המעגל כמתואר בשרטוט מפני שקיים חיגור (המונע אספקה משני מקורות מתח בו זמנית).
מותר לחבר את המעגל כמתואר בשרטוט ובתנאי שיפורק הגשר בין המבטחים (כל מבטח יתפקד באופן עצמאי).
מותר לחבר את המעגל כמתואר בשרטוט מפני שהמבטח הוא תלת-מופעי שמנתק את המעגל בשלמותו.
אסור בכל מקרה לחבר את המעגל כמתואר בשרטוט מפני שמדובר בסוגי אספקה שונים ללא מרווח כנדרש בתקנות.
