שאלה 1005

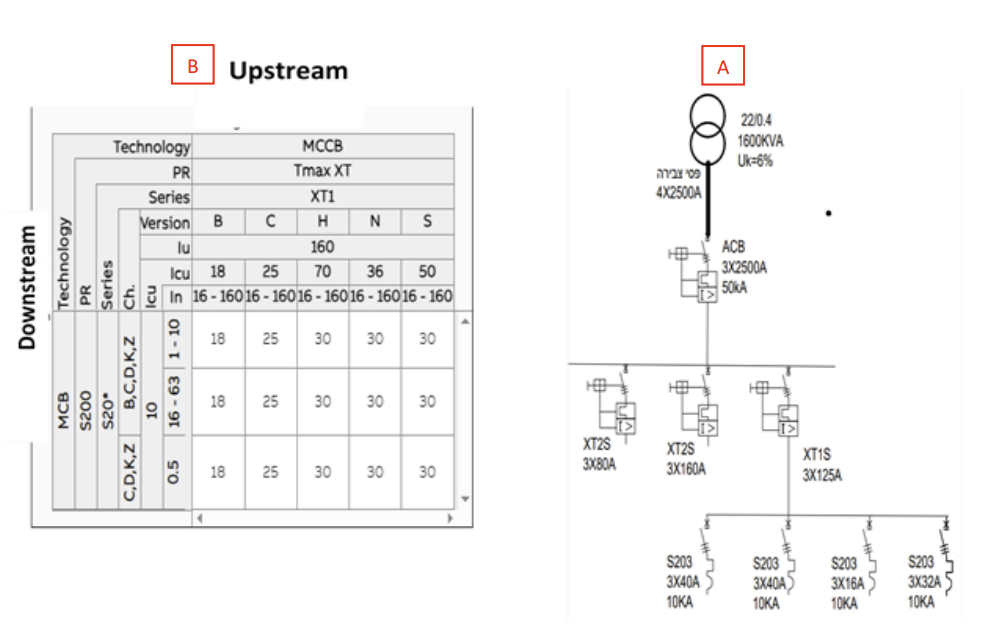

לוח חשמל ראשי מוזן משנאי באמצעות פסי צבירה, כמתואר באיור שלהלן (A). בלוח מתוכננים מא"זים ומפסק ראשי אוטומטי במעלה הזרם, מתוצרת ABB. המתכנן מבקש ליישם הגנה עורפית (משען) למא"זים, בהתבסס על נתוני היצרן המוצגים בטבלה (B).
בהנחה שהתנגדות פסי הצבירה זניחה, האם הלוח המתוכנן עומד בדרישות תקנות החשמל?
- לא ניתן לקבוע התאמה, שכן נדרש מידע הנדסי נוסף על אופיין המפסקים.
- כן, כושר הניתוק של המפסק הראשי, גבוה מזרם הקצר הצפוי בלוח ולכן הלוח מוגן.
- לא, כושר הניתוק של המא"זים והמפסק הראשי נמוך מזרם הקצר הצפוי בלוח.
- כן, קיימת הגנה עורפית (משען) בין המא"זים למפסק הראשי, המכסה את זרם הקצר המחושב.
