הארקה בחשמל: מדריך לימודי לשיטות הגנה, TT, TN-C-S וזינה צפה

הארקה

מה זה? חיבור מכוון בין חלק ממערכת החשמל לבין המסה הכללית של האדמה.

למה זה חשוב? בזמן תקלה היא עוזרת לקבוע את מסלול התקלה ואת מתחי המגע שאדם עלול להיחשף אליהם.

עם מה מתבלבלים? לחשוב שכל חיבור לצבע צהוב-ירוק הוא פתרון מלא. בפועל צריך להבין את המסלול ואת אמצעי ההגנה.

בשאלה על TT חשוב לשאול מהי אלקטרודת המתקן ומה מפעיל את ההגנה; בשאלה על TN-C-S חשוב לשאול איפה נקודת האיפוס ומה מצב PEN.

הארקת שיטה לעומת הארקת הגנה

מה זה? הארקת שיטה היא חיבור נקודה של מקור הזינה או השיטה לאדמה; הארקת הגנה היא חיבור גופי מתכת ומוליכי ההגנה למערכת ההארקה.

למה זה חשוב? זו ההבחנה שמונעת בלבול בין מקור הזינה, נקודת האפס, מוליך PEN, אלקטרודת המתקן וגוף מתכתי של ציוד.

עם מה מתבלבלים? לחשוב שכל חיבור לאדמה הוא אותו דבר. בבחינה שואלים: האם מאריקים את נקודת השיטה, את גוף הציוד, או את שניהם במסלולים שונים.

ב-TT יש הארקת שיטה במקור וגם הארקת הגנה מקומית במתקן, אך הן אינן אותו חיבור. ב-IT אין הארקת שיטה רגילה, ולכן מופיע משגוח בידוד.

מוליך הגנה PE

מה זה? מוליך שמחבר חלקי מתכת נגישים של ציוד אל מערכת ההגנה.

למה זה חשוב? אם גוף מתכתי מתחשל, מוליך ההגנה הוא חלק מרכזי בתנאים שמאפשרים הגנה בפני חישמול.

עם מה מתבלבלים? לבלבל בין PE, N ו-PEN. N הוא מוליך עבודה, PE הוא מוליך הגנה, ו-PEN משלב תפקידים רק במקומות שבהם הדבר מותר.

בשאלות על TN-C-S מחפשים אם ה-PE מחובר לפה"פ דרך נקודת האיפוס היחידה, ולא דרך גישור מאוחר ל-N.

פס השוואת פוטנציאלים

מה זה? נקודת חיבור שמקרבת חלקי מתכת רלוונטיים לאותו פוטנציאל.

למה זה חשוב? המטרה היא שאדם לא יהיה הגשר בין שני חלקים במתח שונה בזמן תקלה.

עם מה מתבלבלים? לחשוב שהשוואת פוטנציאלים זהה להארקה. היא קשורה אליה, אבל תפקידה המרכזי הוא הקטנת הפרשי פוטנציאל.

כאשר שאלה מזכירה צנרת מים, גז, שלד מתכתי או שירותים מתכתיים, ייתכן שהנושא הוא השוואת פוטנציאלים ולא רק חישוב אוהמים.

אלקטרודה והארקת יסוד

מה זה? מערכת שמחברת את מבנה הבניין למערך הארקה והשוואת פוטנציאלים.

למה זה חשוב? במבנה, הערך הבטיחותי המרכזי הוא יצירת בסיס להשוואת פוטנציאלים והקטנת מתחי מגע.

עם מה מתבלבלים? לקרוא לכל מוליך שיוצא מהיסוד "מוליך חיבור". בתקנות יש הבחנה בין מוליך ההארקה של הארקת היסוד לבין מוליכי חיבור לשירותים מתכתיים.

ב-TN-C-S הארקת יסוד אינה נמדדת רק לפי "כמה אוהם"; היא חלק ממערכת שמצמצמת הפרשי פוטנציאל במקרה של פגיעה ברציפות PEN לפני נקודת ההפרדה.

מא"ז / מבטח

מה זה? מפסק אוטומטי זעיר או נתיך שמנתקים זרם יתר או קצר לפי האופיין שלהם.

למה זה חשוב? בשאלות הארקה שואלים לא רק אם יש הארקה, אלא אם התנאים יגרמו למבטח לפעול בזמן.

עם מה מתבלבלים? לחשוב שמא"ז ופחת עושים אותו דבר. מא"ז מגיב לזרמי יתר וקצר; פחת מגיב לזרם דלף.

אם עכבת הלולאה גבוהה מדי, זרם התקלה עלול להיות קטן מדי להפעלת מא"ז בזמן הנדרש.

מפסק מגן / פחת

מה זה? אמצעי שמזהה הפרש זרמים בין המוליכים הפעילים ומנתק כאשר יש זרם דלף מתאים.

למה זה חשוב? ב-TT מסלול התקלה דרך האדמה עשוי להיות בעל עכבה גבוהה, ולכן פחת יכול להיות אמצעי ההגנה הרלוונטי.

עם מה מתבלבלים? לחשוב שפחת מחליף הארקה או מבטח. הוא מזהה דלף; הוא לא מתקן מסלול PE חסר או גישור שגוי.

כאשר השאלה נותנת IΔn ומתח מגע מותר, בודקים אם מדובר בתנאי חישובי של מפסק מגן ולא בערך אישור כללי לכל המתקן.

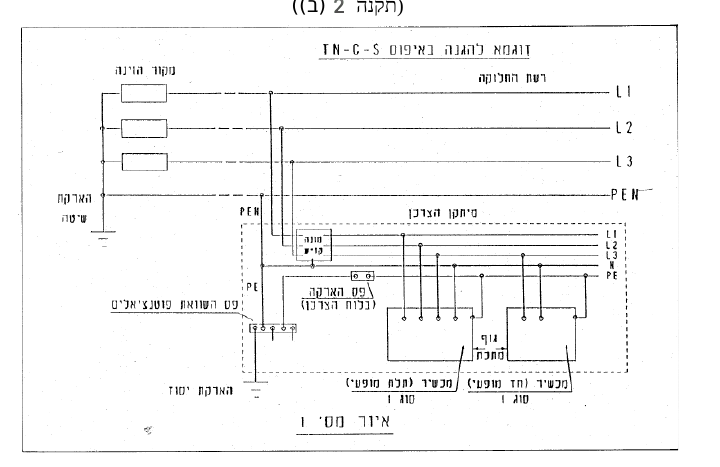

TN-C-S / איפוס

עיקרון: מוליכי ההארקה של המתקן מחוברים למוליך PEN בנקודת איפוס מוגדרת, ולאחר מכן מתבצעת הפרדה ל-N ול-PE.

Fault path: פאזה -> גוף מתכתי -> PE -> פה"פ -> חיבור יחיד ל-PEN בנקודת האיפוס -> מקור הזינה. לא דרך N אחרי נקודת ההפרדה.

מה לזכור בבחינה: בשאלות בוחנים נקודת איפוס אחת, רציפות PEN, הארקת יסוד והשוואת פוטנציאלים. אין להסיק שמותר לבצע גישור N-PE בשטח.

TN-S

עיקרון: מוליך N ומוליך PE נפרדים לאורך מסלול ההזנה הרלוונטי, והתקלה חוזרת בעיקר במסלול מתכתי של מוליך ההגנה.

Fault path: פאזה -> גוף מתכתי -> PE נפרד -> נקודת הארקת השיטה של מקור הזינה.

מה לזכור בבחינה: ההפרדה בין N ל-PE אינה המלצה קוסמטית; היא חלק ממבנה השיטה.

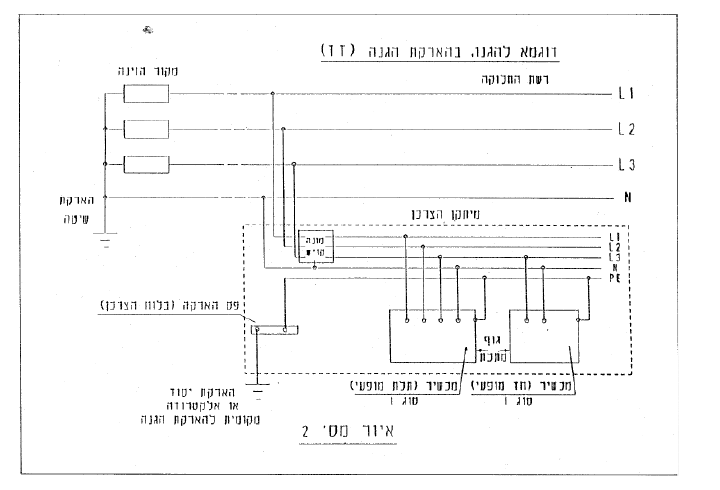

TT / הארקת הגנה

עיקרון: מוליכי ההארקה של המתקן מחוברים למסה הכללית של האדמה דרך אלקטרודת המתקן, בנפרד מהארקת השיטה של המקור.

Fault path: פאזה -> גוף מתכתי -> PE -> אלקטרודת המתקן -> אדמה -> אלקטרודת המקור.

מה לזכור בבחינה: העכבה בדרך כלל גבוהה יותר, ולכן מפסק מגן הוא לעיתים קרובות אמצעי מרכזי. עדיין בודקים את כל דרישות התקנות ולא רק נוסחה אחת.

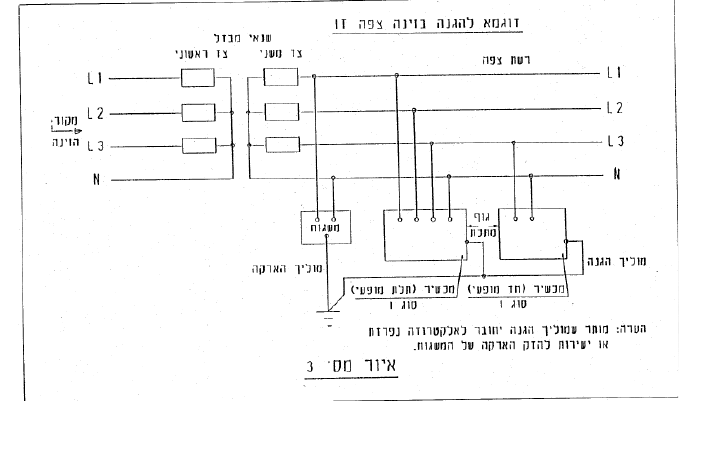

IT / זינה צפה

עיקרון: המקור מבודד מהאדמה או מוארק דרך עכבה גבוהה; בתקלה ראשונה לאדמה ההתנהגות שונה ודורשת ניטור בידוד.

Fault path: בתקלה ראשונה אין לולאת קצר רגילה כמו ב-TN או TT. משגוח מתריע; הוא אינו תחליף לטיפול מורשה בתקלה.

מה לזכור בבחינה: לא עונים כאילו זו מערכת TT. מחפשים משגוח, תקלה ראשונה, ומה קורה למתחים כלפי אדמה.

הפרד מגן

עיקרון: אמצעי הגנה שמבוסס על העדר הארקת שיטה וזינה בו-זמנית של מכשיר אחד בלבד ממקור מופרד.

Fault path: אין מסלול תקלה רגיל דרך PE/אדמה. במעגל המופרד אין הארקת שיטה או הארקת הגנה, ובבית תקע לא מחברים מוליך למגעת ההארקה.

מה לזכור בבחינה: המסיח הקבוע הוא לחבר הארקה לבית התקע. בהפרד מגן זה בדיוק מה שאסור לעשות לפי התקנות.

מתח נמוך מאוד

עיקרון: אמצעי הגנה שבו עצם המתח הנמוך מאוד מונע הופעת מתח מסוכן מעל הסף שהוגדר בתקנות.

Fault path: אין הארקת שיטה או הארקת הגנה במיתקן המוגן במתח נמוך מאוד. ההגנה אינה נשענת על PE שיפעיל מבטח.

מה לזכור בבחינה: לא להתבלבל עם TT או TN. אם המפתח הוא U קטן מאוד, ההגנה היא הגבלת המתח ולא לולאת תקלה רגילה.

מפסק מגן

עיקרון: מפסק מגן מזהה הפרש זרמים בין המוליכים הפעילים ומנתק את הזינה כאשר מופיע זרם דלף מתאים.

Fault path: זרם דלף יוצא ממעגל הזינה ואינו חוזר דרך כל המוליכים הפעילים. המפסק מזהה את ההפרש ומנתק לפי הזרם הנומינלי והדרישות החלות.

מה לזכור בבחינה: פחת אינו הארקה. בשאלה צריך לבדוק האם הוא הגנה בלעדית, הגנה נוספת, או רכיב בתוך שיטת TT/TN.

בידוד מגן / ציוד סוג II

עיקרון: אמצעי הגנה המבוסס על ציוד עם בידוד כפול או בידוד מוגבר, כלומר ציוד סוג II.

Fault path: אין מסלול PE לגוף הציוד כמו בציוד סוג I. ההגנה תלויה בתקינות הבידוד הכפול או המוגבר ובסימון הציוד.

מה לזכור בבחינה: אם האפשרות מתארת ציוד סוג II או סימן ריבוע בתוך ריבוע, זו שאלה על בידוד מגן ולא על הארקת גוף הציוד.

זרם תקלה מלולאת תקלה

Ik = U0 / Zs

ככל שעכבת הלולאה Zs קטנה יותר, זרם התקלה Ik גדול יותר, והמבטח יכול לפעול מהר יותר.

הנוסחה מיועדת להבנת קשר עקרוני בשאלה. בדיקת מתקן אמיתי חייבת להיעשות במכשור מתאים ועל ידי בעל רישיון מתאים.

התנגדות אלקטרודה במפסק מגן

RE <= U / IΔn

כאשר מפסק מגן הוא אמצעי ההגנה הרלוונטי, משתמשים במתח מגע מותר ובזרם ההפעלה הנומינלי של הפחת.

זו אינה בדיקת אישור מלאה למתקן TT; בפועל נבדקות גם דרישות נוספות של התקנות ושיטת ההגנה.

דוגמת 30mA

50 / 0.03 = 1666Ω

המרת mA לאמפרים היא שלב חובה. 30mA הם 0.03A, לא 0.3A.

זה תרגיל מספרי להבנת הנוסחה בלבד, לא ערך שמאשר מתקן חשמלי בשטח.

לחשוב שכל שאלה על הארקה נפתרת עם פחת

פחת מזהה דלף, אבל הוא לא מבטיח רציפות PE, איפוס יחיד או השוואת פוטנציאלים.

שואלים קודם מה שיטת ההגנה ומה מסלול התקלה, ורק אחר כך אם מפסק מגן הוא האמצעי הרלוונטי.

לבלבל בין PE, N ו-PEN

חיבור שגוי בין N ל-PE או פגיעה ברציפות PEN עלולים ליצור סכנה קשה, במיוחד ב-TN-C-S.

אחרי נקודת ההפרדה מתייחסים ל-N ול-PE כמוליכים שונים. PEN הוא מצב מיוחד לפני ההפרדה.

לקרוא עכבת לולאה כהתנגדות אלקטרודה בלבד

לולאת תקלה כוללת את כל מסלול החזרה למקור, לא רק את האלקטרודה המקומית.

בודקים את המסלול המלא ואת המבטח שאמור לפעול.

לחשוב שהארקת יסוד קיימת רק כדי להוריד אוהמים

במבנים, הערך הבטיחותי המרכזי הוא השוואת פוטנציאלים והקטנת מתחי מגע.

מסתכלים על הארקת יסוד כמערכת של טבעת גישור, פה"פ, אלקטרודה ומוליך הארקה המחבר בין הטבעת לפס.

להתייחס למשגוח בידוד כאילו הוא מבטח

ב-IT משגוח מתריע על תקלה ראשונה; הוא אינו מחליף טיפול מורשה בתקלה או אמצעי ניתוק מתאים לפי המקרה.

בשאלות IT מפרידים בין התרעה, תקלה ראשונה, תקלה שנייה ואמצעי הניתוק הרלוונטיים.

לקרוא לכל אמצעי הגנה “הארקה”

הפרד מגן, מתח נמוך מאוד ובידוד מגן מגנים בדרך אחרת. אם מתייחסים אליהם כמו TT או TN, בוחרים מסלול תקלה שגוי.

בודקים קודם את עיקרון ההגנה: חזרה במסלול מתכתי, חזרה דרך אדמה, זינה צפה עם משגוח, הפרדה, הגבלת מתח או בידוד כפול.

לחשוב ש-4 קטבים תמיד בטוח יותר מ-3 קטבים

במחלף בין מקורות, ניתוק האפס יכול לשנות את נקודת הייחוס של המתקן, ובמקרה תקלה או תזמון שגוי אף להשאיר צרכנים חד-מופעיים בלי אפס תקין.

בודקים את שיטת ההגנה, רציפות פס האפס, מקור הזינה ותנאי תקנה 11(ו). 3P או 4P הם תוצאה של התכנון והתקנות, לא כלל אצבע.

אם השאלה מזכירה צנרת מתכתית ופה"פ, מה כנראה המושג המרכזי?

השוואת פוטנציאלים. לא רצים מיד לחישוב אוהמים; קודם בודקים אילו חלקים מתכתיים צריכים להיות קרובים לאותו פוטנציאל.

למה ערך Zs גבוה עלול להיות בעייתי?

כי לפי Ik = U0 / Zs, עכבה גבוהה מקטינה את זרם התקלה. זרם קטן מדי עלול לא להפעיל מבטח בזמן הנדרש.

מה הטעות במשפט ‘יש פחת, אז לא צריך הארקה’?

פחת מזהה דלף ומנתק, אבל הוא לא מחליף מוליך PE, אלקטרודה, הארקת יסוד או השוואת פוטנציאלים.

ב-IT, האם משגוח הבידוד הוא המבטח שמנתק תקלה ראשונה?

לא. משגוח בידוד מתריע על תקלה ראשונה. הוא לא תחליף לטיפול מורשה בתקלה או לאמצעי ניתוק מתאים לפי מצב המערכת.
